| محل منبع: | چین |
|---|---|
| نام تجاری: | YIGAN |
| گواهی: | CE |
| شماره مدل: | KJG |
| مقدار حداقل تعداد سفارش: | 1 ست |
| قیمت: | negotiation |
| جزئیات بسته بندی: | در ابتدا بسته بندی شده در فیلم ، و سپس با بسته بندی چوبی برای بسته بندی بیرونی تقویت شده است |
| زمان تحویل: | 20 روز کاری پس از دریافت پرداخت شما |
| شرایط پرداخت: | L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram |
| قابلیت ارائه: | 20sets |
| نام محصول: | تجهیزات خشک کن دستگیره هدیه / تجهیزات خشک کن صنعتی | کاربرد: | تصفیه فاضلاب |
|---|---|---|---|
| حالت گرمایش: | ژاکت | منبع گرمایش: | بخار ، روغن |
| نوع کار: | مداوم | ویژگی: | هاله |
| برجسته کردن: | اجاق گاز خشک کن صنعتی,خشک کن درام چرخشی |
||

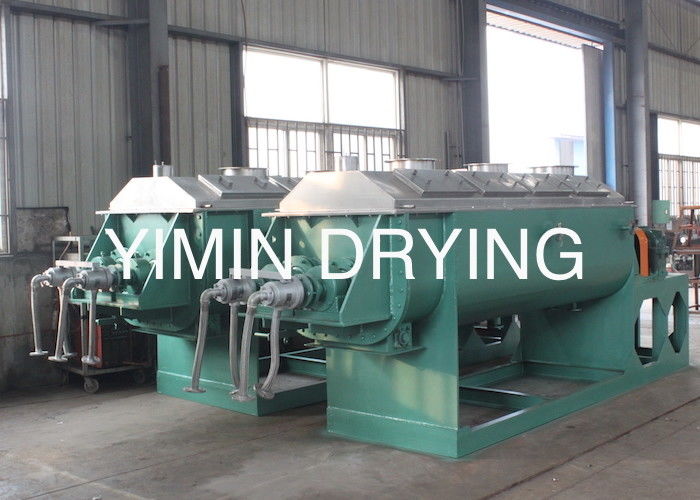

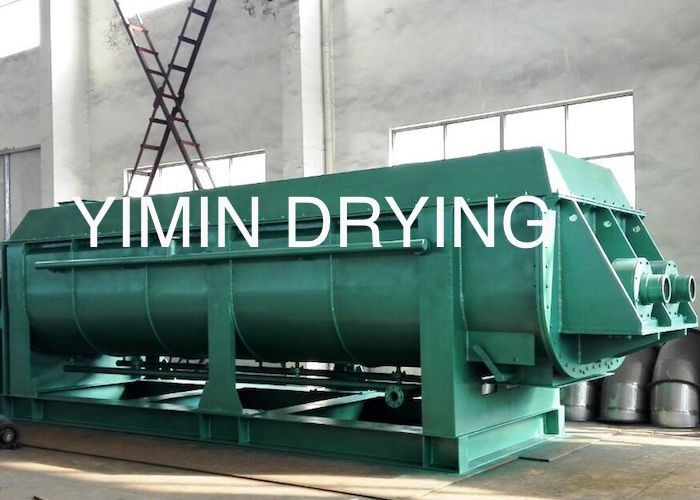

خشک کن پارچه ای هالو تیغه سری KJG برای تصفیه فاضلاب
تجهیزات خشک کن صنعتی تصفیه فاضلاب توخالی روتاری پارو خشک کن سری KJG
شرح
شافت های ضد چرخش دوتایی با دست و پنجه نرم منحنی توخالی منحصر به فرد ، مخلوطی صمیمی ایجاد می کنند ، انتقال گرما را بهینه می کنند و ویژگی تمیزکاری خود را فراهم می کنند.با استفاده از پاروهای توخالی و یک ظرف کاپشن ، که از طریق آن محیط گرمایش جریان می یابد ، یک نسبت انتقال حرارت به حجم زیاد حاصل می شود.نتیجه این کار یک ماشین جمع و جور کارآمد با فضای کمتری و هزینه نصب کمتر است.
امکانات
هزینه عملیات پایین
- آسان برای کار
- به حداقل توجه نیاز دارد
- ابزارهای ساده روند را کنترل می کنند
- بازدهی بالا
- حجم کم گاز خارج
پارامترهای فنی
| مدل | JYG3 | JYG9 | JYG13 | JYG18 | JYG29 | JYG41 | JYG52 | JYG68 | JYG81 | JYG95 | JYG110 |
| مساحت گرما (متر2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| حجم موثر (متر3) | 06/0 | 0.32 | 0.59 | 1.09 | 85/1 | 2.8 | 96/3 | 5.21 | 6.43 | 8.07 | 9.46 |
| دامنه سرعت (دور در دقیقه) | 30-15 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| قدرت (کیلووات) | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| widethA (میلی متر) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
| عرض کل B (میلی متر) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| طول C (میلی متر) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| طول کل D (میلی متر) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| فاصله واردات و صادرات E (میلی متر) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| ارتفاع مرکز F (میلی متر) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| ارتفاع کل H (میلی متر) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
هزینه نگهداری پایین

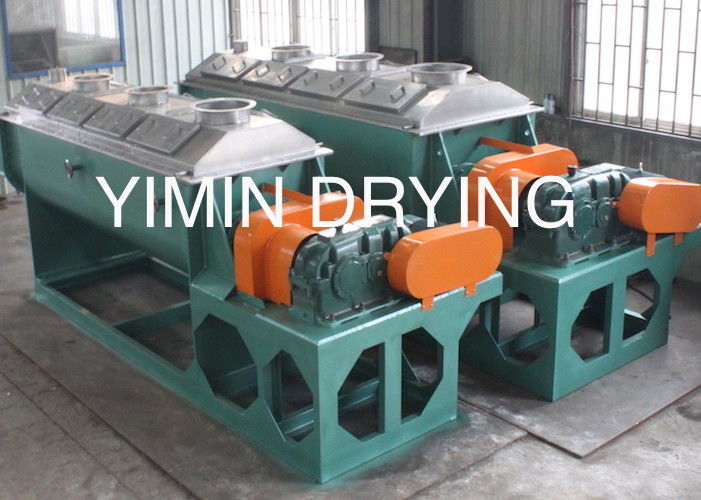

- برای گشتاور بالا و سرعت کار پایین طراحی شده است
- طراحی با دوام ساده برای نگهداری آسان و کم
- بدون قطعات داخلی برای تنظیم یا نگهداری
- بدون تماس فلز با فلز
- شافت ها ، یاتاقان های بلوک بالش و اجزای محرک برای عمر طولانی تحت شرایط نامساعد طراحی شده اند ، و یکپارچگی مکانیکی طولانی مدت را تضمین می کنند
- قاب مقاوم از یاتاقانهای بلوک بالش خرد شده پشتیبانی می کند
- جعبه های پر شده با گریس.طرح های جایگزین مهر و موم موجود است
هزینه نصب کم
- با ساختار جمع و جور طراحی شده است
- سیستم کوچک گازسوز
- حذف شافت عمودی نیازهای اندازه ساختمان را کاهش می دهد
اصل کار
خشک کن پارچه ای هالو تیغه سری KJG برای تصفیه فاضلابدارای یک دیواره فلزی است که جرم فرآیند را از منبع گرما (بخار یا روغن داغ) جدا می کند.بازده حرارتی بالا بدست می آید زیرا گرمای حاصل از محیط حرارتی مستقیماً وارد جرم فرآیند می شود.با تماس ماده با ماده گرم کننده و همزن ، جرم فرآیند از طریق هدایت گرم می شود.با خشک کن عایق شده ، گرمای بسیار کمی از بین می رود.بخار شدن1 کیلوگرم آب فقط نیاز به حدود 1.2 کیلوگرم بخار برای مواد دوغاب.گاز خروجی حداقل و در دمای پایین است.بنابراین ، حجم گاز غیرقابل تغلیظ از خشک کن ، که ممکن است نیاز به تصفیه داشته باشد ، کم است.

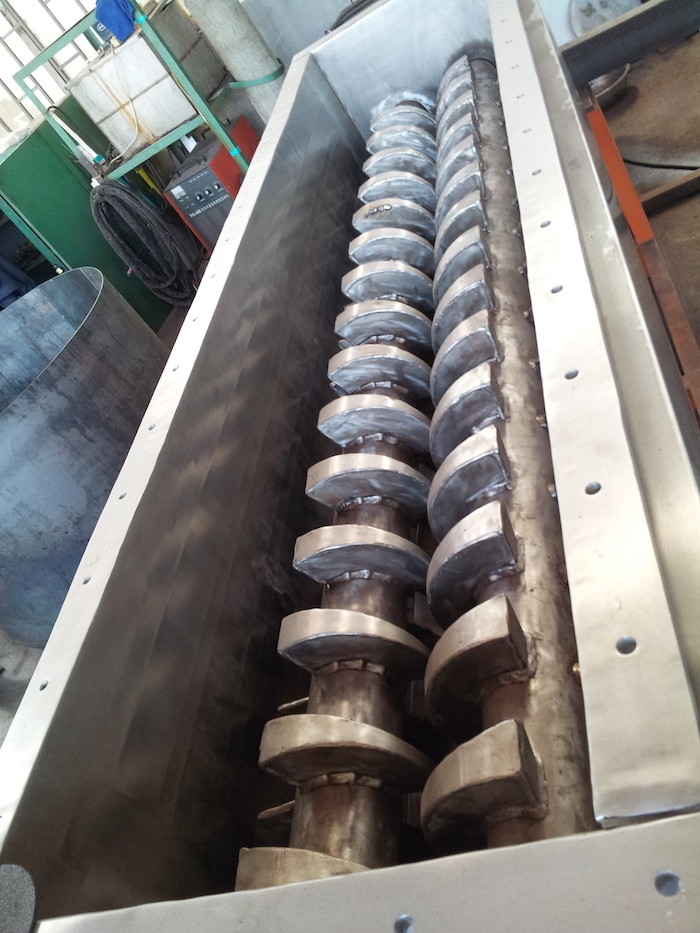

خشک کن پارچه ای هالو تیغه سری KJG برای تصفیه فاضلابیک دستگاه انتقال حرارت غیر مستقیم است که از درجه تحریک مکانیکی برای افزایش تماس با محصول خشک شده استفاده می کند.میزان تبخیر در هر فوت مربع از سطح انتقال گرما از طریق دستمال های خود تمیز و اثر مخلوط سازی به حداکثر می رسد.جابجایی مواد فرآیندی بین سطوح شیب دار پاروهای گوه ای گردان ، نیروهای برشی ایجاد می کند ، که سطوح دست و پاچه را تمیز می کند و رسانایی را به حداکثر می رساند.شفت های چرخان شمارنده مواد را از دیوارها دور کرده و با استفاده از زبانه روی هر دست و پا کردن ، دیوارها را تمیز می کنند.این منجر به سرعت انتقال حرارت بالاتر از طراحی دیسک یا تک شافت می شود.
دست و پا زدن های گوه ای شکل و درهم آمیختن همزن های دوتایی ، یک اثر اختلاط موضعی در اطراف دست و پا زدن ایجاد می کند.این اجازه می دهد ذرات منفرد بیشتری در بستر مستقیماً در معرض سطح انتقال حرارت قرار بگیرند ، در نتیجه سرعت انتقال حرارت افزایش می یابد و استفاده از تجهیزات کوچکتر امکان پذیر می شود.
منابع HEAT (دما در 180℃ - 250℃)
گرمایش توسط بخار
بخار از طریق یک مفصل چرخشی وارد شافت توخالی می شود و به طور مساوی در تمام پاروها توزیع می شود.با هر دور میعانات از بین می رود.
گرمایش توسط روغن داغ (مایع حرارتی)
روغن داغ (مایع حرارتی) از طریق اتصال دوار به شافت توخالی وارد و خارج می شود.فشار پمپ تأمین ، مایعات را از طریق دستمال توخالی مجبور می کند.
